Informazioni marca e modello o codice testina multifilo

Solars Ven Mar 19, 2021 12:10 pm

Ciao a tutti,
sono alla ricerca di questa testina particolare multifilo in alluminio per asta Bluebird.
Qualcuno potrebbe aiutarmi ad identificarla?
Ho provato le testine universali (due in foto) ma non montano, il mio alberino ha un incavo di cui allego la foto.
Grazie

Informazioni marca e modello o codice testina multifilo Incavo11

Informazioni marca e modello o codice testina multifilo Img_2012

Informazioni marca e modello o codice testina multifilo Univer10

galero96 Ven Mar 19, 2021 1:19 pm

Ciao, quelle sono le classiche testine a fungo che vengono montate come le lame per cui l'incavo va nella sporgenza sulla coppia conica e poi la testina viene avvitata con il suo dado e come una normale lama.
La cosa strana è che lì in uscita dovrebbe esserci l'albero filettato (maschio o femmina) e non c'è.
Puoi specificare il tipo di decespugliatore e magari allegare una foto che prenda l'insieme?

Aggiungo: alcuni decespugliatori avevano (hanno?) La rondella di centraggio con la doppia faccia, se la giri forse trovi l'incavo corretto per la testina.

Come questa che come vedi ha la doppia faccia.
Informazioni marca e modello o codice testina multifilo S-l400

Informazioni marca e modello o codice testina multifilo S-l400

Solars Ven Mar 19, 2021 2:25 pm

Ciao grazie per la risposta. Adesso non ho con me il decespugliatore però posso dirti che è questo:

https://www.agrieuro.com/decespugliatore-benzina-4-tempi-motore-honda-gx-50-con-impugnatura-singola-bluebird-p-21617.html

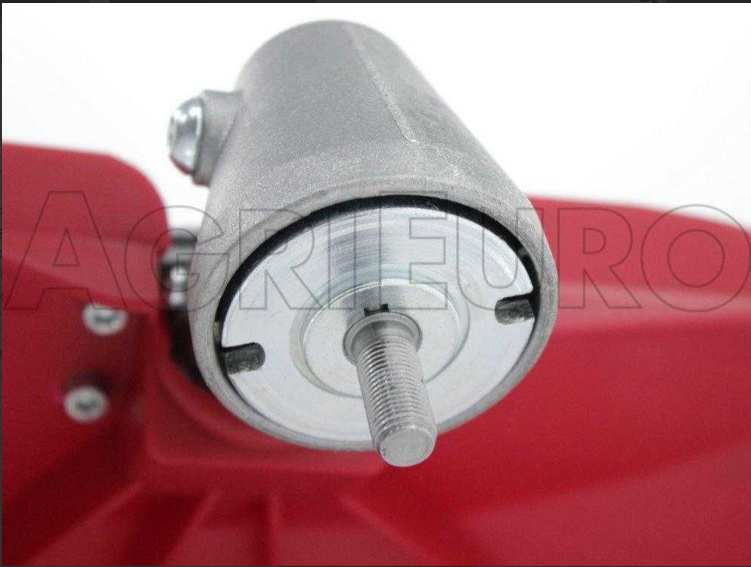

Esaminando attentamente la foto ho capito dove sta il problema. Questa testina a 8 fili particolare, diciamo che è come se avesse la ghiera o flangia saldata.

Informazioni marca e modello o codice testina multifilo Flangi10

Dovrei recuperare la amovibile flangia in foto ed a questo punto potrei montare le testine universali. Giusto?

pw31 Ven Mar 19, 2021 3:07 pm

non è che qualcuno ci ha pasticciato con questa Coppia conica?

la flancia con l'incavo che dici tu (che è la sede della chiavetta) la devi montare sulla coppia conica del tuo decespugliatore, e arrivare a una situazione come quella dell'ultima foto (quella col parasassi rosso).
a questo punto la tesina a fungo la dividi in due pezzi e il pezzo col buco lo appoggi sulla flangia della prima foto e la abbulloni saldamente alla coppia conica.
Poi metti i fili tagliati a misura nella testina e infine ci avviti l'altra mettà della testina per tenerli fermi....non so se mi sono spiegato, se hai dubbi aggiungi altre foto che vediamo e ti spieghiamo meglio

galero96 Ven Mar 19, 2021 3:23 pm

Credo che a video si veda meglio ma la sostanza rispetto a quanto spiegato da pw31 non cambia.
L'unico errore nel video è non ricordarsi che i filetti sono sinistri ma il montaggio è identico.

Questo invece è ancora più chiaro e la testina è identica a quella in foto

Solars Ven Mar 19, 2021 5:53 pm

Grazie mille ho le idee chiare, lunedì controllerò questa testina bene, non vorrei che alla fine la flangia si fosse "saldata" alla testina multifilo ed io sto dicendo castronerie. Lunedì farò altre foto e vi aggiorno. Grazie

Comunque a parte questo particolare, a maggio farà un anno il mio decespugliatore e devo dire che tira come un trattore, erba e canne fresche con il filo stellare da 4,4mm è il top. Dalle 8:30 alle 12 di lavoro continuo con 4 soste per rifornimento di benzina. ok capo

Solars Lun Mar 22, 2021 5:13 pm

Stamane ho smontato la testina e la flangia si è staccata dalla testina. ...àcc

Quindi ho alzato un polverone per nulla. Quasi un anno che lo utilizzo e mi sono totalmente dimenticato che i pezzi sono due.

Chiedo scusa il problema si è risolto da solo.

Grazie a tutti mio signore

galero96 Lun Mar 22, 2021 7:17 pm

Di nulla, può capitare a chi non è avvezzo o non ne smonta di frequente e poi i forum servono proprio per aiutare chi ne abbia bisogno.
Felice che tu abbia risolto, buon lavoro.
