Re: spaccalegna autocostruito - parte 2

luca2310 Ven Mag 07, 2021 2:55 pm

Un grazie ed un piacere a BFAUSTO ed a BELCANTO..
È stato fatto cosi x prendere il ciocco al centro,..in pratica la distanza dalla trave alla zeppa sul pistone è di 37 cm e ci si possono mettere su,ciocchi di 75 cm di diametro massimo x una altezza di 40 cm...
I ciocchi verranno tagliati tutti a 39/40...quindi(diciamo) nn dovrebbe avere possibilità di gioco xkè lavorerebbe appena azioni la leva x farlo scendere.
Il cilindro oleodinamico ha uno stelo da 45 mm.
La centralina oleodinamica è da 2,5 cv motore trifase(comprata usata e la targhetta nn si legge.. trifase,con pompa da 8/10 litri (ad occhio)...allora se avessi fatto uno schema teadizionale,con guida attaccata al pistone ed invece della zeppa avrei messo "la zeppa lunga a coltello",penso che non cel'avrebbe fatta a spaccare,...mentre cosi spacca anche quelli più duri,stati sotto al sole x un'anno...
Poi mio padre in pensione si mette li e piano piano,con lo stereo vicino,se li fa con calma....
Cmq è vero come dite voi,....
Ora perchè ho poco tempo,altrimenti mi sarei messo a fare prove su prove x cercare una soluzione...
Porca pupazza....

ferrari-tractor Sab Mag 08, 2021 6:31 pm

luca2310 ha scritto:
È stato fatto cosi x prendere il ciocco al centro,..

ed è stato fatto tutto sbagliato (scusa la franchezza ma certe cose conviene dirle in chiaro).
se avessi copiato uno spaccalegna con pistone superiore, avresti visto che la distanza cuneo-trave è sui 10 cm ovvero circa 4 volte meno di quello che hai fatto tu.
rifare tutto senza nemmeno pensarci, così si impunta e, anche non si impuntasse, non servirebbe a nulla in quanto come ti è stato detto il cuneo deve essere guidato (alto/basso e destra/sinistra: troppo sbalzo e la guida si storce tutta, con conseguente flessione dello stelo del pistone e relative tenute).

Aggiungo: il principio di spacco è che il cuneo deve prendere il bordo del ciocco, perchè in questo modo lo spacco richiede meno forza.
specie nel tuo caso che hai un motore di potenza limitata, spaccare in mezzo vuol dire non fare nulla.

luca2310 Dom Mag 09, 2021 4:21 pm

Signore nn si scusi e nn si preoccupi,...io sono qui per imparare e ricevere consigli...,anzi grazie per il suo tempo.
Lo sò che ha una bella distanza,..ma vedendolo lavorare,si comporta molto bene,..fin'ora spacca tutto,...anche i ciocchi quelli duri di un'anno sotto il sole....
Ora vediamo come va.....se mi darà problemi futuri,faccio come si è detto fin'ora,..mi basta poco,..lo posiziono a 10cm dalla colonna e gli faccio la guida.

BFausto Lun Mag 10, 2021 8:08 am

Ti conviene farlo il prima possibile.
Se per sbaglio si dovesse stortare lo stelo del pistone butti via tutto.

PS: Sui forum si dà del TU a tutti.

Fausto

luca2310 Lun Mag 10, 2021 11:48 am

Giorno Sign Fausto....purtroppo ora nn posso,..con la bella stagione ho l'erba,..casa e lavoro sulle spalle.
Ora appena potrò spero di farlo....
Grazie anche a lei x i consigli.
Luca

BFausto Mar Apr 26, 2022 5:43 am

Ciao a tutti,
secondo voi è possibile utilizzare il radiatore di uno scooter per raffreddare l'olio idraulico del mio spaccalegna piccolino?
per costruirlo ho usato una centralina compatta e questa estate ho avuto qualche problemino con la temperatura....

spaccalegna autocostruito - parte 2 - Pagina 11 Img_5610

pensavo di metterlo sullo scarico

Fausto

ferrari-tractor Mar Apr 26, 2022 8:28 am

un attimo, hai un sistema compatto motore-pompa-serbatoio, il radiatore lo devi mettere sullo scarico verso il serbatoio ma dubito che tu possa accedervi.
se non sbaglio, la centralina è a doppio effetto, quindi entrambi i tubi sul pistone sono in pressione.

tieni anche conto che i serbatoi degli spaccalegna sono tipicamente realizzati dentro il montante in ferro (scatolato) a cui è montato il pistone.
hai sicuramente più capacità di olio e le pareti dissipano calore.

BFausto Mar Apr 26, 2022 9:09 am

ciao Ferrari-tractor
La centralina era montata su una piattaforma idraulica e funzionava a singolo effetto. la discesa del pistone avveniva per gravità.

nel mio caso il comando del pistone è dato dal distributore a leva

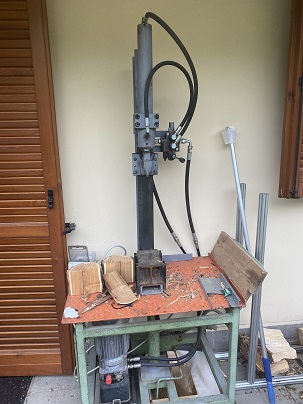

spaccalegna autocostruito - parte 2 - Pagina 11 Img_5611

Credo ( non ricordo bene) di aver aperto il circuito che manda l'olio in scarico agendo sulla valvola rossa (usata sulla piattaforma come discesa di emergenza).

falcetto Mar Apr 26, 2022 3:41 pm

Un radiatore acqua scooter lavora tipicamente a 1 Bar max.
Il suo tappo scarica nel serbatoietto aggiuntivo sopra questo valore.
Puoi pensare ad un bel ventilatore 230 V che soffia sul serbatoio.

BFausto Mar Apr 26, 2022 7:19 pm

Grazie Falcetto,
non avevo preso in considerazione la valvola di sfiato...
Vedo cosa riesco a combinare.

Fausto

Andrea86 Gio Mag 12, 2022 5:27 am

Buon giorno a tutti

Sono nuovo del forum mi sto costruendo uno spaccalegna con motore a scoppio con questi componenti: cilindro alesaggio 100mm stelo da 50mm corsa da 700mm motore 4T a benzina 460cc da 16cv distributore da 45L e pompa credo sia una 10cc gruppo 2 ma allego la foto

spaccalegna autocostruito - parte 2 - Pagina 11 Img-2011

Il tipo che mi ha venduto questo kit mi ha detto che tarando la valvola di massima del distributore a 190 200 bar mi uscirebbe uno spaccalegna da 16 ton potrebbe essere?
Vi ringrazio in anticipo e attendo vostre informazioni

francesco80 Ven Set 23, 2022 10:48 am

Ragazzi mi sto costruendo uno spaccalegna da applicare a un trattore , gradirei un vostro parere prima di combinare qualche cavolata , ho utilizzato come base una putrella ad h della misura di 20 cm x 20 x 1 cm di spessore dovrebbe essere sufficientemente robusta .
Pistone idraulico con stelo interno da 80 mm e cilindro esterno da 11 cm , corsa sui 70 cm. Mi hanno suggerito l'acquisto, che ho già fatto , di un distributore con valvola tarato a 180 bar , moltiplicatore 1 a 3, e pompa gruppo 3 da 55 lt minuto e 250 bar max.
Essendo tutto sovradimensionato ( così mi hanno detto ) mi sono venuti due dubbi , il primo la velocità eccessiva del pistone in discesa e in salita, e la seconda è il serbatoio che già possiedo da 20 lt di olio idraulico non va bene perchè essendoci poco olio in base alla portata della pompa lo farà riscaldare velocemente.
Dovrei stare sulle 15/18 tonnellate di spinta a 180 bar giusto?
Secondo voi vanno bene o devo modificare qualcosa ?

fubiano Ven Set 23, 2022 7:08 pm

non mi sembra sovradimensionato ma con valori ,perlomeno dal lato idraulico nella norma, se sei preoccupato per la velocità di discesa ti basta lavorare a giri minori per la risalita non ci dovrebbero essere problemi, il serbatoio da 20 litri se riesci portalo a 30 poi tutto dipende dai ritmi e dal tempo di lavoro continuativo, io ho pompa più piccola e uso direttamente le prese idrauliche del cingolino che ha un serbatoio di circa 12l , e non ho avuto problemi taglio accumulo un certo quantitativo da spaccare , spacco e ritaglio quindi ho intervalli: diciamo un ora taglio un ora spacco se invece pensi di avere ritmi più elevati devi aumentare il volume dell'olio per questo ti consiglierei un ISO 46 che essendo più fluido ha maggior scambio termico.

Andrea86 Sab Set 24, 2022 6:10 am

Ciao Io da qualche mese ho finito il spacca legna e dall'inizio che ero molto diffidente x il risultato alla fine sono rimasto contento. È costruito con un tubo da 150 x 150 con uno spessore di 6mm cosi lo ho usufruito anche come serbatoio 18L di olio pistone corsa 700mm alesaggio 100mm stelo da 50mm motore a scoppio da 16hp pompa da 30l min distributore tarato a 140bar. X ora non ho trovato nulla che lo abbia fermato. Unica pecca non è velocissimo ma ho già comperato l'occorrente x montare la seconda pompa. Se riesco nel pomeriggio posto delle foto.

francesco80 Sab Set 24, 2022 7:30 am

Il pistone che devo montare io è più grosso sarà sui 120 mm ma in ogni caso la pompa ha 55 lt min ! Non vorrei fosse troppo veloce anche se viene utilizzato al minimo .

Andrea86 Sab Set 24, 2022 7:48 am

Ciao se il tuo pistone ha un alesaggio da 120mm con una pompa da 55l a 180bar avrai circa una forza di 20ton ed una velocità di uscita da 8cm/sec

francesco80 Sab Set 24, 2022 8:52 am

Andrea , non è troppo veloce secondo te ? il pistone e circa 12 cm

Andrea86 Sab Set 24, 2022 9:33 am

Il mio fa 6cm\sec come detto sopra monto la doppia pompa per I movimenti a vuoto x renderlo un pò più veloce. Dovresti informarti se sulla discesa puoi montargli un regolatore di flusso se è troppo veloce cosi la regoli a piacere invece il ritorno lo lasci veloce

Andrea86 Sab Set 24, 2022 2:33 pm

francesco80 Sab Set 24, 2022 3:08 pm

Bella bestia ! lo hai costruito tu? Io pensavo di fare una cosa simile però farlo spaccare basso a terra in modo tale da mettere i tronchi pesanti senza alzarli .

Andrea86 ha scritto:Il mio fa 6cm\sec come detto sopra monto la doppia pompa per I movimenti a vuoto x renderlo un pò più veloce. Dovresti informarti se sulla discesa puoi montargli un regolatore di flusso se è troppo veloce cosi la regoli a piacere invece il ritorno lo lasci veloce

Se non prima lo provo finito sono solo supposizioni , chi mi ha venduto pompa e moltiplicatore per abbassare la velocità mi ha suggerito eventualmente di lasciare al minimo il trattore.

ferrari-tractor Sab Set 24, 2022 4:40 pm

Andrea86 ha scritto:Buon giorno a tutti
...
mi uscirebbe uno spaccalegna da 16 ton potrebbe essere?

si è ragionevole se non ho sbagliato i conti
Ho visto le foto della realizzazione: veramente notevole, complimenti!

Andrea86 Sab Set 24, 2022 5:09 pm

Si lo costruito io con qualche ora di progettazione e lavoro

belcanto Sab Set 24, 2022 5:21 pm

Molto professional.

falcetto Sab Set 24, 2022 5:39 pm

Ottimo lavoro pulito. 2 domande:
- la pompa gira diretta col motore a circa 3.000 giri/' ?
- se non sbaglio lo movimenti col trattore. Come mai non hai fatto azionamento con la PDF?
PS: ti è servito questo come riferimento?

spaccalegna autocostruito - parte 2 - Pagina 11 Pez10

francesco80 Dom Set 25, 2022 6:35 am

Come questo sto cercando di farlo , con il serbatoio dell'olio basso e non posizionato nella parte superiore se succede che entra aria nel circuito non è un casino poi spurgarlo ?
avrà sulle 20 t , giusto?
