costruzione di un bilancino da carroponte

vi mostro la sequenza delle lavorazioni al tornio e alla fresatrice per costruire un bilancino da carroponte .

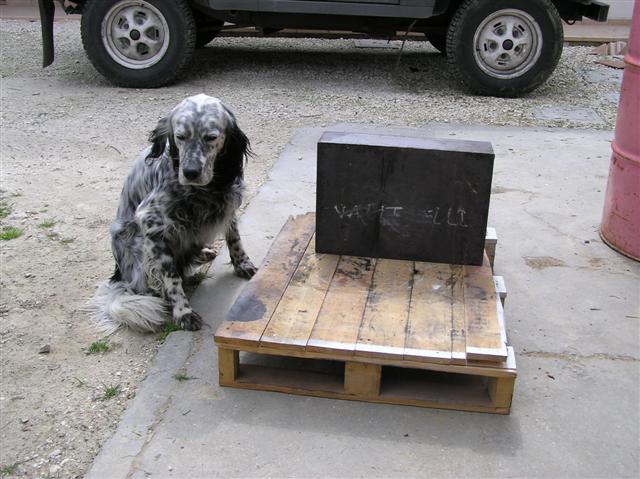

[img][/img]questa è una foto del pezzo grezzo assieme al mio cane riz !


per prima cosa ho dovuto smontare l'autocentrante dal tornio per poter montare il platorello a 4 griffe indipendenti.

[img][/img]smontaggio autocentrante....
[img][/img]montaggio piattaforma a 4 griffe indipendenti...
[img][/img]piattaforma montata.

come prima lavorazione ci si fà un foro di punta per poter entrare col bareno e lavorare l'interno fino a portarlo a misura.
[img][/img]ecco fatto la foratura da 50 mm che mi permette di entrare con un bareno da 40 mm di diametro.

[img][/img]quì stò barenando l'interno a misura. in questa presa, viene fatta la barenatura del foro, la sfacciatura del pezzo e lo smusso del foro

[img][/img]a questo punto la prima faccia del pezzo è finita.

ora dobbiamo fare la faccia opposta. rimontiamo quindi l'autocentrante e utilizziamo le griffe tornibili . le torniremo alla misura interna del foro e sfaccieremo la loro base in maniera da garantire il parallelismo delle facce oltre al loro centraggio.


[img][/img].
[img][/img] ecco le griffe tenere tornite...

a questo punto possiamo pinzare il pezzo dalla parte già lavorata in precedenza .[img][img][/img][/img]ecco fatto .

ora possiamo lavorare la seconda faccia che prevede la sfacciatura e la creazione di un anello di centraggio .[img][/img]la seconda faccia è ora finita . possiamo smontare il pezzo dal tornio e andare alla fresatrice.

[img][/img]smontaggio del pezzo dal tornio...

ora andiamo alla fresatrice per squadrare le altre 4 faccie del pezzo .


[img][/img]fresatura ...


ora, sempre alla fresatrice , facciamo i due centrini al centro del pezzo . per delimitare il centro useremo un centratore a piattello .

[img][/img]centratore a piattello...

[img][/img]centrino...

ora ritorniamo al tornio ....

per prima cosa montiamo altre tre griffe tenere e le torniamo a misura per poter pinzare un trascinatore . dimenticavo una cosa ovvia : quando si torniscono le griffe tenere si posizione sempre prima un'anello (all'interno o all'esterno...dipende se dobbiamo tornirle internamente o esternamente...) per mettere sotto carico le griffe e togliere i giochi...

[img][/img]ecco le griffe appena tornite...si vede l'anello....



[img][/img]

[img][/img] il trascinatore montato sulle griffe tornite ...

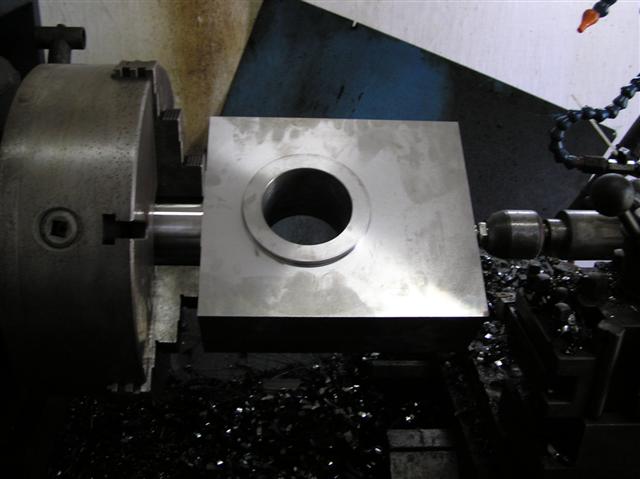

ora piazziamo il pezzo tra le punte del trascinatore e quella della contropunta . ovviamente questo pezzo pesa circa 2 quintali e i centini sono stati fatti di diametro conveniente (mi pare fossero da 16mm....)
[img][/img]
[img][/img]
[img][/img]

ora cominciamo a ricavare il primo dei due perni laterali . il taglio è fortemente interrotto e quindi i parametri di lavorazione cambiano un pò rispetto alla lavorazione di un pezzo pieno . la velocità di taglio rimane invariata , ma và ridotto l'avanzamento utensile . per questa lavorazione usavo 0,1mm al giro di avanzamento (un decimo a giro....) e 20 millimetri di profondità di passata. le foto parlano da sole....


[img][/img]
[img][/img]
[img][/img]
[img][/img]

ora è finita la sgrossatura del primo dei due perni laterali...
[img][/img]
[img][/img]

ora conviene smontare il trascinatore e utilizzare direttamente le griffe temprate per pinzare il pezzo dal perno già fatto . questo perchè si ha una maggiore rigidità e il canotto della controtesta viene meno sollecitato.

[img][/img]secondo piazzamento.

si ripete la sgrossatura di prima con identici parametri di taglio...

[img][/img]dopo la seconda sgrossatura incominciano ad esserci un pò di truccioli in giro per casa....

una volta finita la sgrossatura si fà il giro di finitura su entrambi i perni e si ricavano anche le gole .

[img][/img]finitura...

ora possiamo smontare il pezzo dal tornio e andarlo a finire alla fresatrice....

[img][/img]la tornitura è finita

ora dobbiamo solo fare i 4 smussi alla fresatrice....

[img][/img]
[img][/img]
[img][/img]
[img][/img]
fresatura smussi...

ed ecco il pezzo finito !!!
[img][/img]

spero vi sia piaciuto !!!
